ARASKABLO
Where Energy Meets Reliability

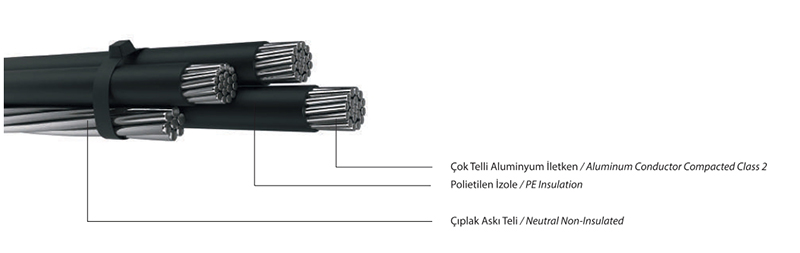

Havai elektrik tesisatlarında, mekanik darbe riski olmayan uygulamalarda
En yüksek normal şartlarda sürekli çalışma sıcaklığı: 70 °C
En yüksek kısa devre akımında çalışma sıcaklığı: 135 °C
Standart: HD 626-S1
Kablolar - Beyan Gerilimi 1 kV (Um=1,2 kV) olan kablolar
| No. X nominal area of the conductors / İletkenlerin sayısı ve anma kesit alanı mm² |
Covered Conductors / Yalıtılmış İletkenler | Neutral / Askı Teli | Complete Cable / İmalat Tamamlanmış Kablo | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| No. X nominal area of the conductors / Sayı ve Kesit Alanı mm² |
Number of Wires Phase Conductor / Faz İletkenlerindeki Tel Sayısı Adet |
Diameter of Conductors (Approx.) / İletkenlerin Ortalama Çapı (Yaklaşık) mm |
Max. Resistance at 20 °C / 20 °C'deki maksimum direnç Ω/km |
Min. Thickness of PE Cover / Min. Anma Yalıtım Kalınlığı mm |
Nominal Diameter of Neutral (Approx.) / Askı Telinin Ortalama Çapı (Yaklaşık) mm |
Min. Breaking Load / Min. Kopma Yükü kN |
Max. Resistance at 20 °C / 20 °C'deki maksimum direnç Ω/km |
Outer Diameter (Approx.) / Dış Çap (Yaklaşık) mm |
Unit Weight (Approx.) / Birim Ağırlık (Yaklaşık) kg/km |
|
| 1x16+25 | 1x16 | 7 | 4,4 | 1,910 | 1,4 | 5,9 | 7,4 | 1,38 | 13,0 | 140 |
| 1x25+35 | 1x25 | 7 | 5,9 | 1,200 | 1,4 | 6,9 | 10,3 | 0,986 | 15,5 | 190 |
| 1x35+50 | 1x35 | 7 | 6,9 | 0,868 | 1,6 | 8,1 | 14,2 | 0,72 | 17,8 | 260 |
| 1x50+70 | 1x50 | 7 | 8,1 | 0,641 | 1,6 | 9,7 | 20,6 | 0,493 | 21,0 | 360 |
| 1x70+95 | 1x70 | 7 | 9,7 | 0,443 | 1,8 | 11,4 | 27,9 | 0,363 | 24,5 | 505 |
| 3x16+25 | 3x16 | 7 | 4,4 | 1,910 | 1,4 | 5,9 | 7,4 | 1,38 | 13,1 | 270 |
| 3x25+35 | 3x25 | 7 | 5,9 | 1,200 | 1,4 | 6,9 | 10,3 | 0,986 | 20,0 | 390 |
| 3x35+50 | 3x35 | 7 | 6,9 | 0,868 | 1,6 | 8,1 | 14,2 | 0,72 | 23,0 | 530 |
| 3x50+70 | 3x50 | 7 | 8,1 | 0,641 | 1,6 | 9,7 | 20,6 | 0,493 | 26,0 | 700 |
| 3x70+95 | 3x70 | 7 | 9,7 | 0,443 | 1,8 | 11,4 | 27,9 | 0,363 | 31,0 | 990 |
| 3x95+95 | 3x95 | 19 | 11,4 | 0,320 | 1,8 | 11,4 | 27,9 | 0,363 | 34,0 | 1240 |
| 3x120+95 | 3x120 | 19 | 12,8 | 0,253 | 2,0 | 11,4 | 27,9 | 0,363 | 37,0 | 1510 |
| 3x150+95 | 3x150 | 19 | 14,1 | 0,206 | 2,0 | 11,4 | 27,9 | 0,363 | 39,5 | 1780 |
| 1x16+1x16+25 | 1x16 | 7 | 4,4 | 1,91 | 1,4 | 5,9 | 7,4 | 1,38 | 16,5 | 210 |
| 1x25+1x16+35 | 1x25 | 7 | 5,9 | 1,2 | 1,4 | 6,9 | 10,3 | 0,986 | 19,5 | 260 |
| 1x35+1x16+50 | 1x35 | 7 | 6,9 | 0,868 | 1,6 | 8,1 | 14,2 | 0,72 | 22,0 | 330 |
| 3x16+1x16+25 | 3x16 | 7 | 4,4 | 1,91 | 1,4 | 5,9 | 7,4 | 1,38 | 16,5 | 350 |
| 3x25+1x16+35 | 3x25 | 7 | 5,9 | 1,2 | 1,4 | 6,9 | 10,3 | 0,986 | 19,5 | 460 |
| 3x35+1x16+50 | 3x35 | 7 | 6,9 | 0,868 | 1,6 | 8,1 | 14,2 | 0,72 | 22,0 | 610 |
| 3x50+1x16+70 | 3x50 | 7 | 8,1 | 0,641 | 1,6 | 9,7 | 20,6 | 0,493 | 26,0 | 780 |
| 3x70+1x16+95 | 3x70 | 7 | 9,7 | 0,443 | 1,8 | 11,4 | 27,9 | 0,363 | 31,0 | 1080 |
| 3x95+1x16+95 | 3x95 | 19 | 11,4 | 0,320 | 1,8 | 11,4 | 27,9 | 0,363 | 34,0 | 1300 |
| 3x95+1x16+120 | 3x95 | 19 | 11,4 | 0,320 | 1,8 | 12,8 | 27,9 | 0,363 | 34,5 | 1380 |
| 3x120+1x16+95 | 3x120 | 19 | 12,8 | 0,253 | 2,0 | 11,4 | 27,9 | 0,363 | 37,0 | 1570 |
| 3x150+1x16+95 | 3x150 | 30 | 14,2 | 0,206 | 2,0 | 11,4 | 27,9 | 0,363 | 39,5 | 1850 |
*Aras Kablo has right to amend above values without declaring prior to change.
*Aras Kablo önceden haber vermeksizin yukarıdaki değerleri değiştirme hakkına sahiptir.
